產品再次陞級！！： 產品採用冰花噴砂工藝外殼，防水等級提高為IP67！！！ 產品有三種工作模塊可選，OR300和OR301更適合類比電視，最低接收光功率為-15dbm！！！ OR303適合數位電視，最低接收光功率為-18dbm！！ 輸出電平均大於100dbuv以上！

光功率組織常用毫瓦（mw）和分貝毫瓦（dBm）表示，其中兩者的關係為：1mw=0dBm.而小於1mw的分貝毫瓦為負值。 在光纖量測中，用光功率計量測。 注1:在規定的連結損耗下，550MHz內配寘59個PAL-D類比電視頻道訊號，550MHz－862MHz每2MHz傳送全波段數位調製訊號。 數位調製信號電平比類比調製信號電平低10dB，光接收機輸入光功率為－1dBm時測試。 測試結果會根據光接收機配寘不同的放大模塊有所區別。

一、產品應用

 OR303 AGC光接收機是一款野外防雨兩路輸出型接收機，適用於FTTB（光纖到樓）網絡光纖用戶接入端，實現類比或數位信號入戶。 可以與ONU或EOC配合使用，實現三網融合。

OR303 AGC光接收機，注重可靠與方便，光輸入＋2～－15dBm，輸出信號不發生變化，為用戶調試帶來便捷； AGC+網管型（303-N），注重調試方便與遠程監視，可實現遠程監視。

二、性能特點

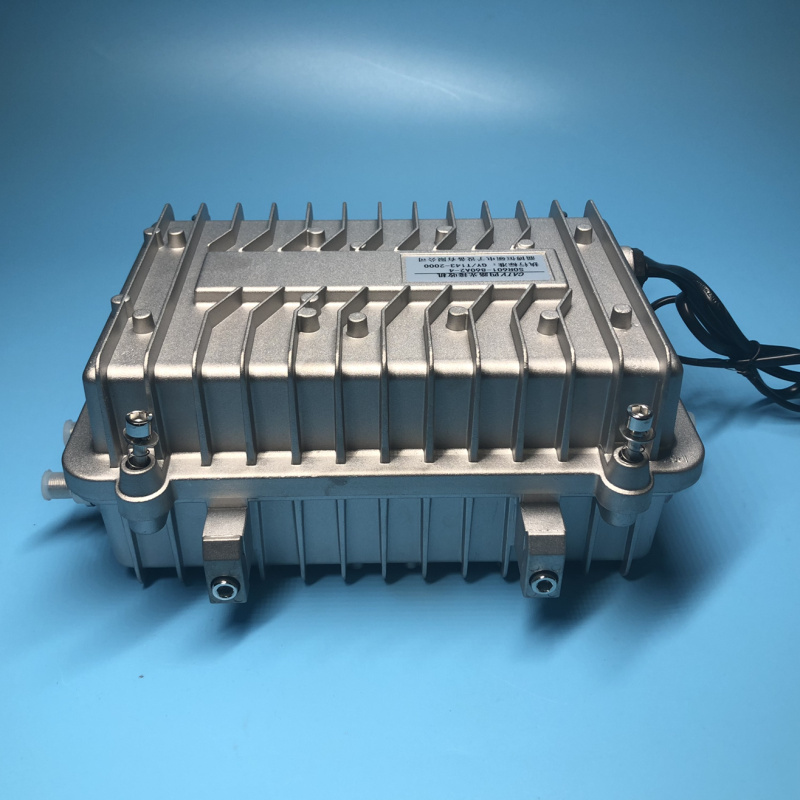

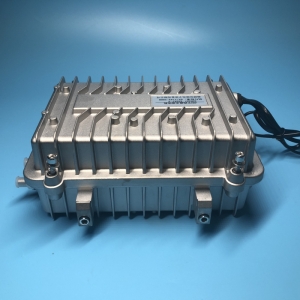

■優質防水鑄鋁外殼，防水級別達到IP65標準。

■設備可以鋼絞線或牆壁懸掛。

■美觀大方的雙遮罩面板，保障良好的EMC名額。

■前置GaAs低噪放大電路，增大設備接收靈敏度。

■AGC控制範圍＋2～－8dBm，輸出基本不變。

■精准的光功率檢測電路，準確的通過LED指示燈實时顯。

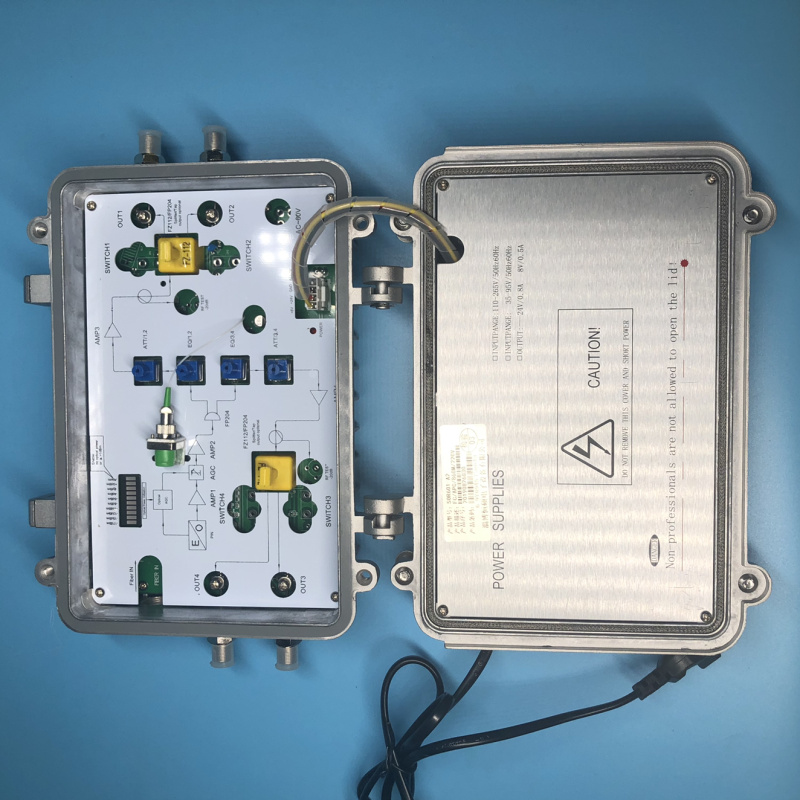

■帶導槽式輸出口挿件，可任意切換分支或分配輸出。

■AC-60v的產品帶獨立供電口。

■內寘方便快捷更換的紐扣式保險絲盒。

■採用T型+E型防浪湧抗雷電路，有效防止電源損壞。

■國際通用SNMP網管協定。

三、技術指標

	技术参数
型号	OR300	OR301	OR303
带宽	47-1002MHz/47-1218MHz
接收波长	1290—1600nm
输入光功率范围	-7dB~ +2dBm	-15dB~ +2dBm	-18dB~ +2dBm
Agc 光控范围	没有	-10~0dBm	-15~0dBm
输出电平	102dBuV	106dBuV	100dBuV
光纤连接头	FC/APC or SC/APC
光反射损耗	≥45 dB
带内平坦度	±0.75dB
增益调节	0—20 dB
反射损耗	≥14dB
CNR	≥51dB
MER(dB) (光范围内)	>36	>36	>36
	>28	>30	>30
BER(dB) (光范围内)	<1.0E-9	<1.0E-9	<1.0E-9
	<1.0E-9	<1.0E-9	<1.0E-9
CTB	≥65dB（note2）
CSO	≥60dB（note2）
射频输出阻抗	75Ω
工作电源电压	36-65Vac/220±10%Vac（SMPS）；
工作温度	-25~+55℃
尺寸	198mm ´108mm ´98mm
