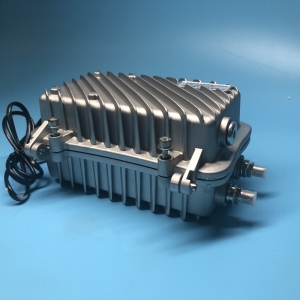

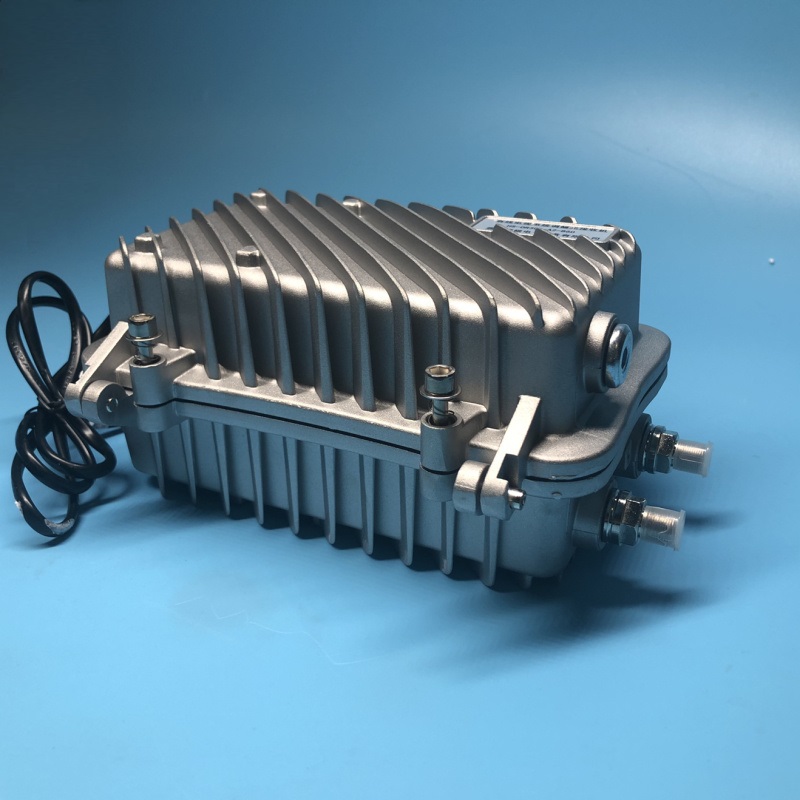

時捷有線電視4路標準光接收機四路光控AGC輸出飯店工程光纖傳輸

接收光波长	1100-1600nm	载噪比(注3)	≥51dB
输入光功率	-8dBm~+2dBm	CTB(注3)	≥65dB
光控AGC范围	-2dBm~+8dBm	CSO(注3)	≥62dB
光反射损耗	＞45 dB	供电电压	AC35V-AC90V＆AC140V~265V或订制
光连接器形式	FC/APCS＆SC/APC	主板电压	+24V＆+8V
频率范围	40~750＆862＆1000MHz	工作温度	-25℃ ~+55℃
带内平坦度	±0.75dB@ 40~750MHz  ±1dB@ 40~860MHz＆1000MHz	功率	≤36W
射频输出反射	≥16dB@ 40~550MHz    ≥14dB@550~750MHz＆60MHz＆1000MHz	供电方式	220V@国际插头配1m电源线   60V@G283独立供电口
增益调节范围	0-20dB×2	产品净尺寸	270×210×100mm
均衡调节范围	0-18dB	产品重量带单品包装	2.6kg（产品净重2.1kg）
射频输出阻抗	75欧	整箱产品重量	23kg（10台）

注 1:在规定的链路损耗下，550MHz 内配置 59 个 PAL-D 模拟电视频道信号，550MHz－862MHz 每 2MHz 传送全波段数字调制信号。数字调制信号电平比模拟调制信号电平低 10dB,光接收机输入光功率为－1dBm 时测试。测试结果会根据光接收机配置不同的放大模块有所区别。

五、操作说明.准备步骤：

  ①把光缆外层塑料外皮剥皮30cm，露出钢丝和光纤。将钢丝保留2根，并剪至5cm长。

  ②将光纤末端熔接上50cm左右带FC/APC连接器的尾纤。

  ③用光功率计测量光接收的输入光功率，应在-8~+3dBm之间。接收光功率的佳值为：-2~0dBm。

  ■安装步骤：

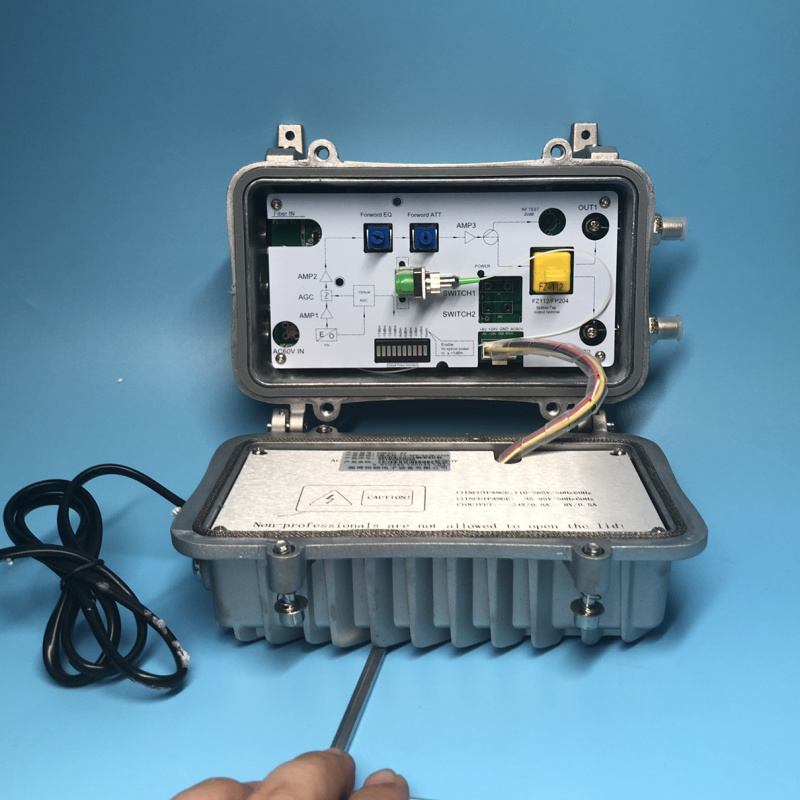

  ①打开光接收机外壳上盖，将（防水接头、防水胶套）旋开。

  ②将带有FC/APC连接器的光缆依次经过（防水接头、防水胶套）穿入光接收机，并将两根钢丝分别紧固在接线柱上，旋紧防水接头。

  ③将正向尾纤适当盘绕在光纤盒内，然后将FC/APC连接头插入法兰盘中，并顺时针旋紧连接器上的螺栓（并不是越紧越好，适配到光接收最大功率为佳）。

  ④供电220V光接收机：确认外壳良好接地后将电源线插入220V电源插座。

 60V光接收机：根据系统供电的实际情况，适当地设置馈电插片，以实现不同端口的供电。（注：调试过程中可将60V供电输入端接到输出2，以便输出口1接仪器。）电源接通后，机器内红色电源指示灯应点亮，表明电源工作正常。

⑤光功率显示：电源及光缆正确连接后，光功率指示部分应正常工作。根据实际输入光功率，处于不同档位的状态LED（发光二极管）指示灯将会点亮。如光功率过低或过高，可通过调整APC接头松紧或前端输出光功率使其达到正常范围。

⑥将场强仪或频谱仪测试端接至光接收机的输出口1，如果输出电平过大，可通过调整衰减器使其衰减至设计值。（建议主输出口102dBμv左右）

⑦将场强仪分别接至各输出口，测得各端口的电平值。

⑧将光接收机的输出口与相应的传输电缆连接，并将75??匹配负载安装到空闲的输出口上，否则会因为不匹配而影响信号质量。

调试结束拧紧外壳上的螺栓，并确保光接收机安装牢固.

 六、注意事项

  ■ 设备外壳应良好接地，以防止雷击造成光接收机的损坏或因意外原因导致人身伤害。

  ■ 静电能导致激光器件永久性损坏。安装使用时应避免静电对激光器和光接收模块造成损坏。

  ■ 禁止正视光纤维出口，以免不可见激光束对眼部造成永久性伤害。

  ■ 禁止用手或其它不当物品擦拭光纤连接器及光纤接头。

  ■ 确保光接收模块输入光功率在-8~+3dBm之前，建议值-2dBm。（注：大于+3dBm,会造成光接收模块永久性烧坏）

七、常见故障判断及排除

故障现象	故障原因	故障排除
正向通道输出电平太低	输入光功率太低：光纤连接器被污染：+24V电压太低：输出测试端接触不良	测试输入光功率，在保证指标的前提下提高输入正向光发射机的电平：肖洗光纤接头：测量模块电压
接收电视图像有雪花，但输出电平正常	正向光发射机输出入射频电平太低或信号质量不好	提高输入正向光发射机电平：改善信号质量
接收电视图像有斜纹	正向光发射机输出入射频电平太高或信号质量不好	降低输入正向光发射机电平：改善信号质量
正向通道没有输出信号	电源不工作：光接收机没有光信号输入或正向光发射机无射频信号输入	查找电源各插接点是否接触不良：测量输入光接机的光功率。

八、产品保修

我公司设备的保修期为一年。

因用户使用不当或自行对产品进行更改或不可抗拒力，造成的直接或间接性器件损坏或因此而产生的连带性责任，公司不承担任何法律责任。对于本设备的损坏，公同可进行维修，酌情收取材料费、维修费及运输费。

产品售出一年后，公司负责产品的终身维修，收取一定材料费、维修费及运输费
