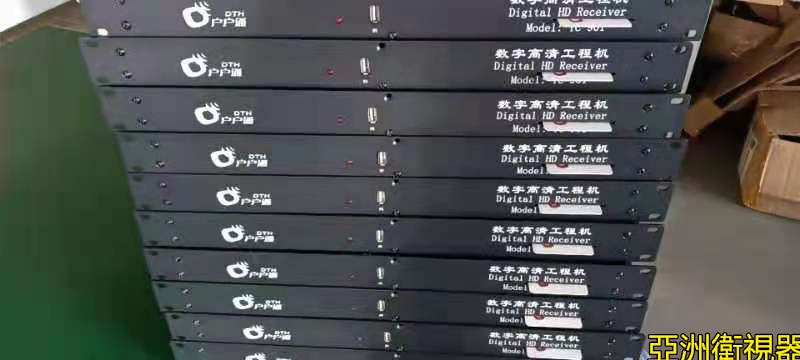

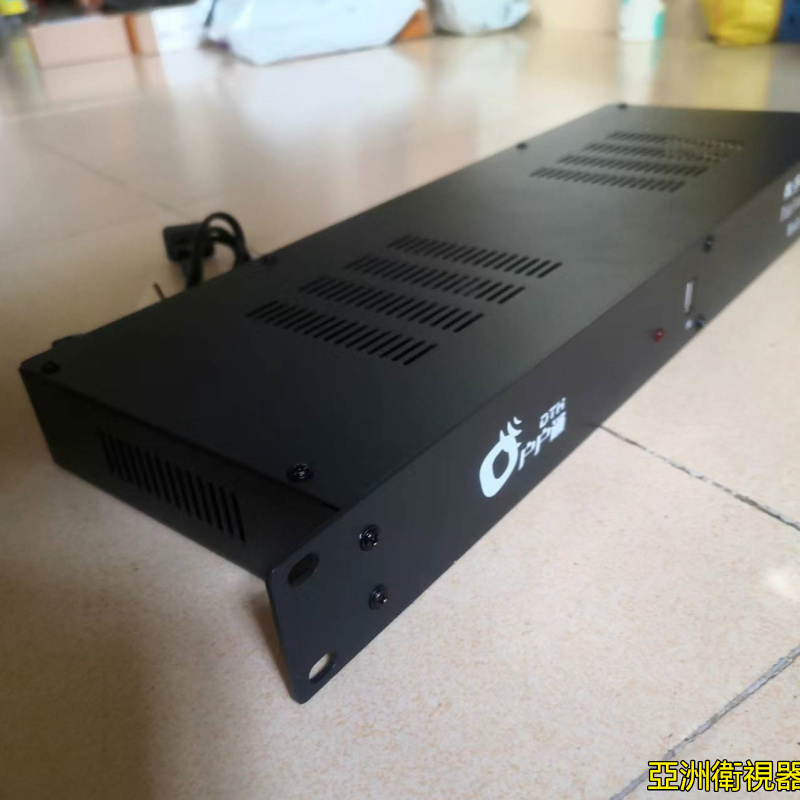

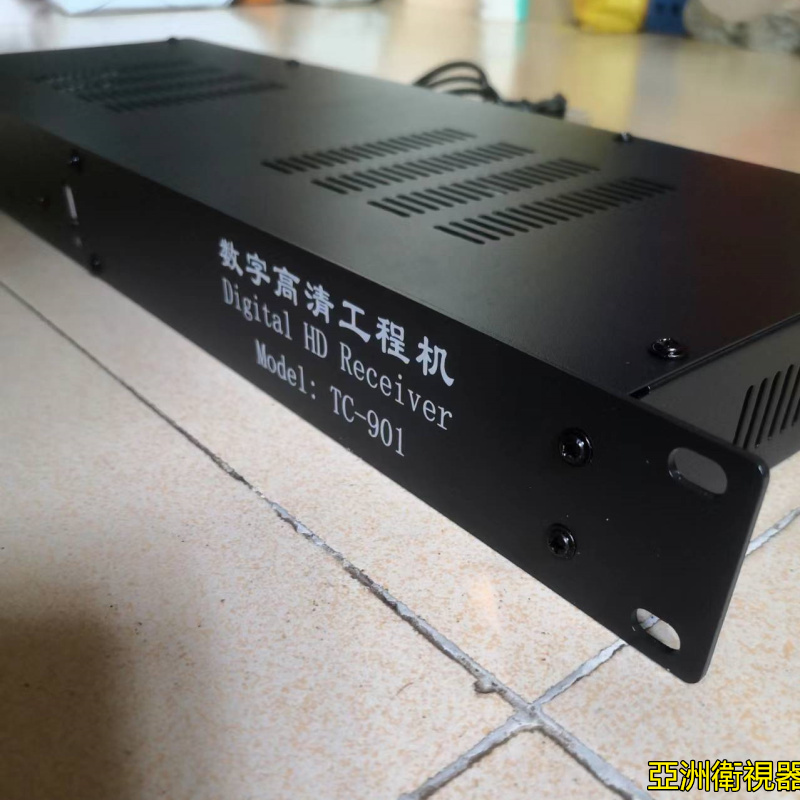

中星9號專業衛星綜合接收解碼器中九工程機

該系列產品是為有線電視網路轉播中星9號（直播衛星）而設計的專業級前端產品，專門解調接收中星9號上的規定接收的直播節目，充分滿足國內各大電視臺（站）、網路公司轉星播出或節目備份的需求。 產品具備類比AV、ASI、SDI輸出以及IP碼流輸入、輸出埠，是數位有線電視網路前端的**選擇。 該系列產品已於2008年12月在廣電總局無線局下屬北京沙河地球站及內蒙古呼市鳳凰地球站中投入使用，進行中星九號衛星節目的監測，一直運行良好。

1.符合國標ABS-S接收解調（中星9號直播星）

2.標清解碼及輸出；

3.具有恢復出廠設定；

4.自動空中陞級；

5.中文電子節目指南；

6.音訊具備身歷聲、單聲道、雙聲道、並有聲道選擇功能；

7.適應90-270 V寬電源電壓、高可靠性；

8.整機功耗低於10W；

9.可適應溫度-50-450C、相對濕度10%-90%；

10.具有防雷、共模浪湧抗擾實驗達到7KV；

11.具有防潮、防濺、防塵設計；

12.外殼採用高强度、耐磨、防劃設計；

13.良好的散熱性；

14.安全的機卡配對措施；

15.能够接收、播放採用ABS-S標準調製，NDS加密的標清數位電視訊號

16.MPEG-2標清視頻解碼，MPEG-1/MPEG-IILayerIandII音訊解碼

17.可接收授權NDS加密數字電視節目，對於非加密的節目也由條件接收模組控制是否可以解碼；

18.支持綜合資訊服務

19.帶一路複合視頻輸出和一路左右聲道音訊輸出

20.强大的節目管理功能，支持電子節目指南

21.斷電及斷訊號記憶（原參數）功能

22.高可靠性，工作電壓範圍寬，抗干擾能力强

23.可通過衛星OTA進行陞級

技術參數：

ABS-S解調

輸入頻率範圍950～2150MHz

輸入電平-25dBm～-65dBm

輸入阻抗75Ω，英制F頭

符碼率2～45MBauds（SCPC或MCPC）

滾降係數0.35

Viterb糾錯碼1/2，2/3，3/4，5/6，6/7,7/8

RS糾錯碼&交織深度204，188，T = 8 & I=12

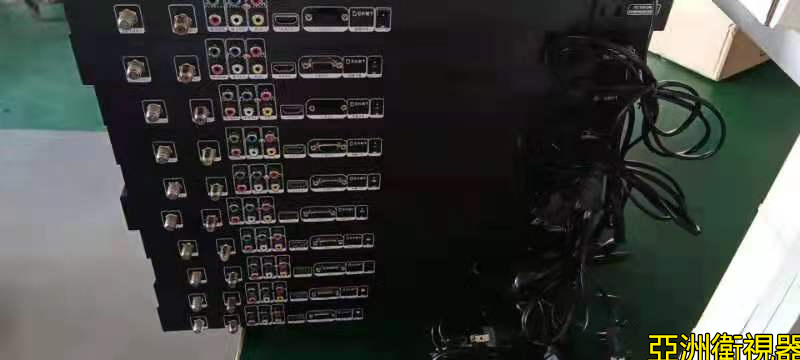

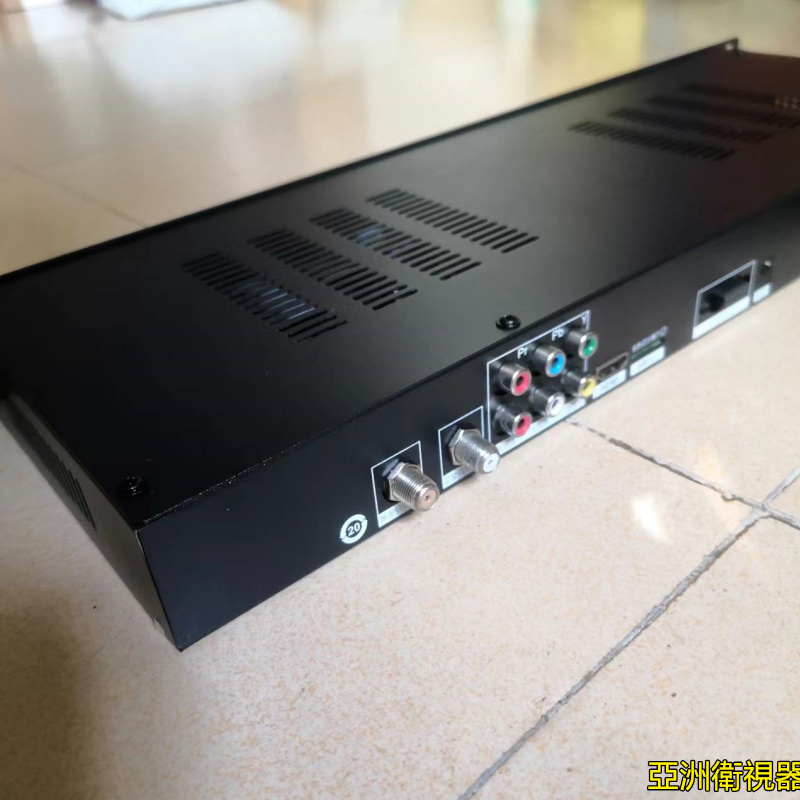

後面板

LNB輸入和輸出訊號輸入，環出

電源插座AC90～240V，50～60Hz

RS-232 9針介面，用於軟件的陞級，最大數據率115200bps

RJ45 1×IP輸出/入碼流（僅8050P具備該介面）

1×網管介面

ASI串口1×輸入×輸出SDI並口2×輸出（僅8050P及8051P具備該介面）

伴音平衡XRL輸出XRL*2（左、右聲道）接頭

AV端子（RCA）視頻RCA接頭

音訊RCA*2（左右聲道）接頭

一般物理參數

運行溫度0-45℃

儲存溫度-20～70℃

電源供電AC90～240V，50～60Hz

外型尺寸44mm×431mm×402mm

淨重5Kg



產品特點：

完全符合ABS以及MPEG-2標準

支持圖文輸出，符合ETSI/EN300 472標準

全相容通用高頻頭950～2150MHz

QPSK調製，符號率支持2～45MS/s

高保真身歷聲輸出

1000個可編輯的電視節目和200個可編輯的廣播節目

一個RS-232通訊介面

支持14V/18V/OFF、0/12V、22KHz開關

支持S-VHS視頻輸出

自動前向糾錯

NTSC/PAL自動識別

支持DiSEqC1.0

LNB電源短路保護

多語言OSD

全功能紅外遙控

便於對星的信號強度顯示
