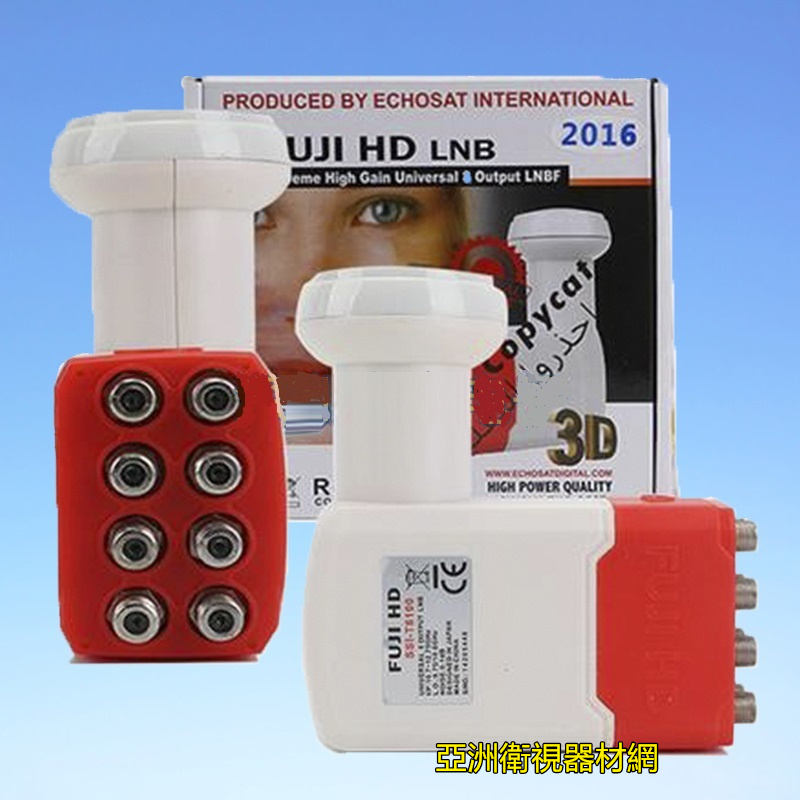

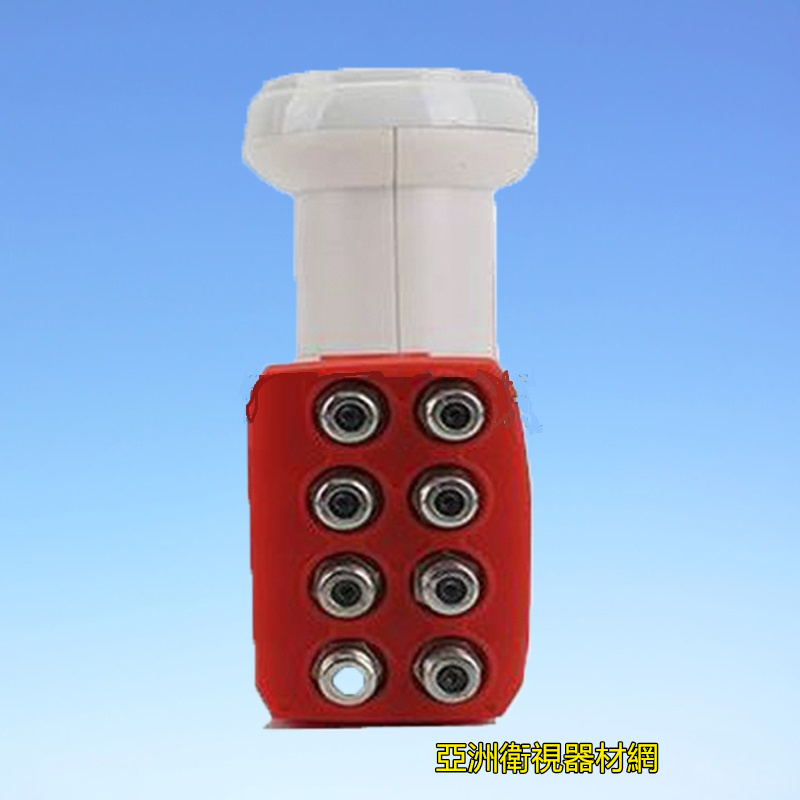

SatMaximum KU波段双本振9750-10600双极化8八输出高频头

SatMaximum KU波段双本振9750-10600双极化8八输出高频头

1.輸入頻率（Input Frequency）：

1）. Low Band:10.70 GHz -11.70GHz

2）. High Band:11.70 GHz -12.75GH

2.輸出頻率（Output Frequency）：

1）. Low Band:950-1950MHz

2）. High Band:1100-2150MHz

3本振頻率（L.O. Frequency）：

1）. Low Band:9.75GHz（ 1MHz@25 ℃）

2）. High Band:10.6 GHz（ 1MHz@25 ℃）

4本振穩定度（L.O. Stability）：

1）. Low Band:±1MHz（-40℃to+70℃）

2）. High Band:±1MHz（-40℃to+70℃）

5雜訊係數（Noise Figure）:0.1 dB

6增益（Conversion Gain）：≥65dB

7增益平坦度（Gain Flatness）：≤+/-2dB

8輸入駐波（Intput VSWR）:2.5:1（max）

9輸出駐波（Output VSWR）:2.0:1（max）

10輸出連接（Output Connector）：F-female Connector

11輸出阻抗（Output Impedance）:75Ω

12極化隔離（Cross Polar Isolation）:20dB（min）

13供電電壓（Supply Voltage）：

1）Ca:11.5-14.0v（Vertical Polarization）13VDCType

2）Cb:16.0-19.0v（Horizontal Polarization）18VDCType

14直流電流（Direct Current）：150mA

15控制訊號（Control Signals）：

1）. Low Band:Ca or Cb（see below）

2）. High Band:Cc or Cb（see below）

3）Cc:continues 22KHz

16工作溫度（Operating Temperature）:-40℃to+70℃

17儲藏溫度（Storage Temperature）:-40℃to+80℃

18相對濕度（Relative Humidity）:0%-95%
